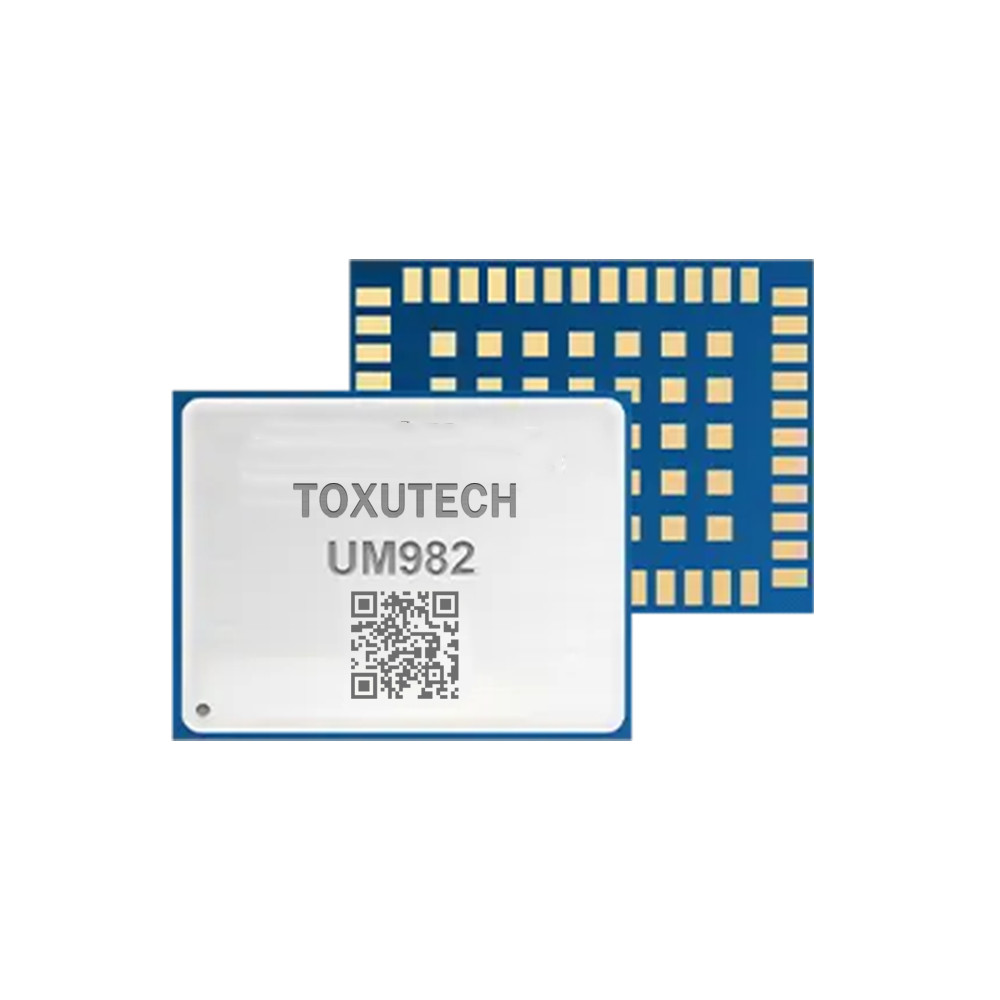

UM982 GPS/BDS/GLONASS/Galileo/QZSS 전 별자리 다주파 고정밀 위치 및 헤딩 모듈

UM982 기능

RF, 베이스밴드 및 고정밀 알고리즘을 통합하는 새로운 세대 GNSS SoC-네뷸라시브를 기반으로 합니다

전 콘스텔레이션 다주파수 온칩 RTK 포지셔닝 및 이중 안테나 헤딩 솔루션을 지원합니다

Dual-RTK 기술

60 dB 협대역 간섭 억제 및 간섭 감지

RTCM 형식 차분 데이터의 적응적 인식

독립형 단일 스테이션 고정밀 포지셔닝 기술

B2b-PPP 및 E6-HAS를 지원합니다

메시지를 남기세요 연락처

이메일 주소를 입력하세요

아니면 당신은 제출 없이 계속 다운로드

제품 설명

채널1408 채널, 네뷸라시브
빈도

GPS L1C/A, L2C, L2P(Y), L5

BDS B1I, B2I, B3I, B1C*, B2b*

GLONASS G1, G2

갈릴레오 E1, E5a, E5b, E6*

QZSS L1C/A, L2C, L5

SBAS L1C/A

단일 지점 위 치 (RMS)

수평: 1.5m

수직: 2.5m

DGPS (RMS)

수평: 0.4m

수직: 0.8m

RTK (RMS)

수평: 0.8cm+1ppm

수직: 1.5cm+1ppm

관측 정확도 (RMS)BDSGPSGLONASSGalileo
B1I/L1 C/A/G1/E1 코드10cm10cm10cm10cm
B1I/L1C/A/G1/E1 캐리어 단계1mm1mm1mm1mm
B2I/L5/E5a/E5b 코드10cm10cm10cm10cm
B2I/L5/E5a/E5b 캐리어 단계1mm1mm1mm1mm
B3I/L2P(Y)/L2C/G2 코드10cm10cm10cm10cm
B3I/L2P(Y)/L2C/G2 캐리어 단계1mm1mm1mm1mm
정확성으로 향하는0.1°/1 m 기준
시간 정확도20 ns
속도 정확도 (RMS)0.03 m/s
차 가운 시작<30s
시간 초기화< 5 s(전형적인)
초기화 신 뢰 성>99.9%
데이 터 업 데이트 율

이중 안테나 20 Hz (RTK+ 헤딩)

20 Hz 원시 데이터 출력

차등 데이터RTCM V3.X
데이터 형식NMEA 0183, 유니코어
신체적 특성
포장차원
차원16.0 × 21.0 × 2.6 mm
무게1.82±0.03g
환경 사양
일하는 온도-40°C~+85°C
스토리지 온도-55°C~+95°C
습도95% 결로 없음
진동GJB150.16A-2009, MIL-STD-810F
충격GJB150.18A-2009, MIL-STD-810F
통신 인터페이스

3 × UART (LVTTL)

1 × SPI*

1 × I2C*

1 × CAN* (UART3와 핀을 공유합니다)

참고:*로 표시된 항목은 특정 펌웨어에서만 지원됩니다.
