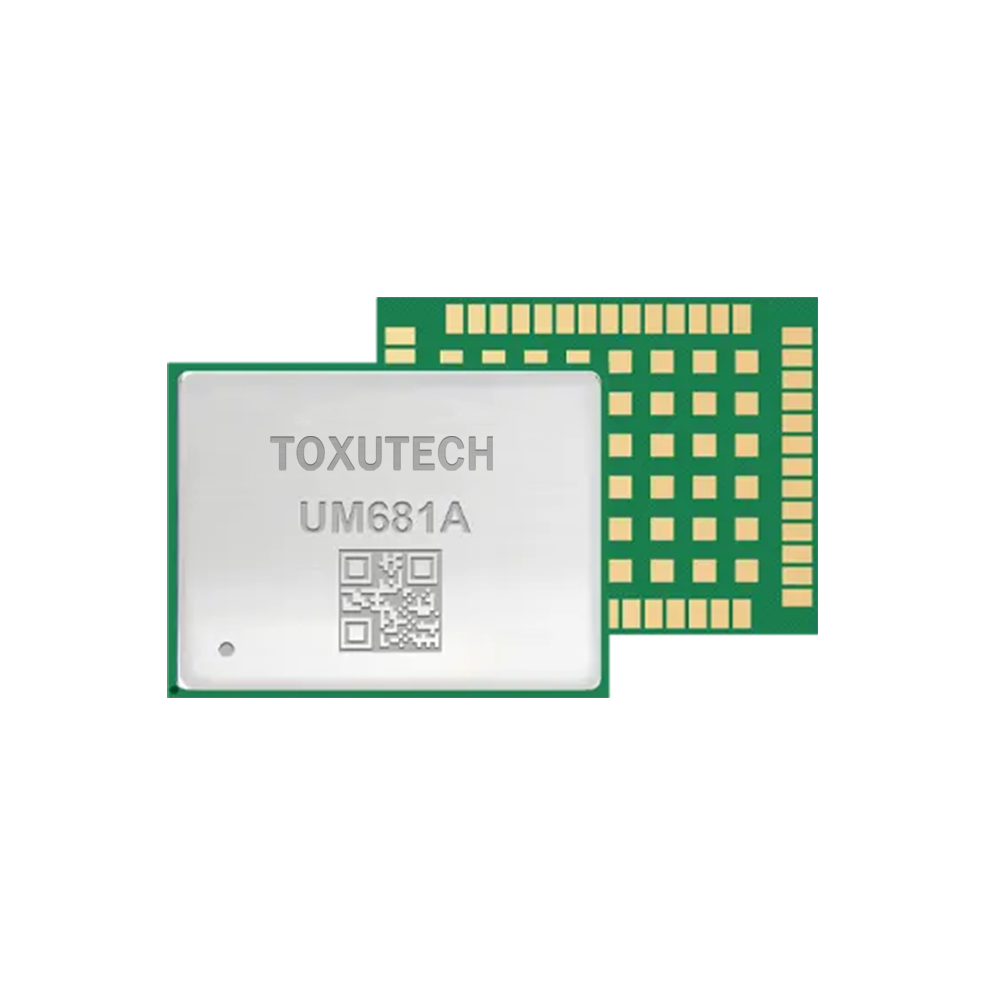

UM681A 자동차 등급 다중 gnss 이중 주파수 고정밀 RTK & INS 통합 포지셔닝 모듈

UM681A는 유니코어가 지능형 주행 시장을 위해 개발한 고정밀 이중 주파수 GNSS & INS 통합 내비게이션 모듈이다.독점적인 다중 시스템 이중 주파수 high-performance SoC-UC6580A를 기반으로 하는이 모듈은 센티미터 수준의 정확도로 다중 시스템 이중 주파수 조인트 포지셔닝 또는 단일 시스템 독립형 포지셔닝을 지원합니다.

주문 정보

250개의 배수로 공급합니다

제품 특성

GPS, BDS, GLONASS 및 Galileo의 동시 작동을 지원합니다

표준 인터페이스를 통한 고정밀 포지셔닝 서비스를 제공합니다

센티미터 수준의 위치 정확도 & 원시 데이터 출력

AEC-Q100에 따라 자격을 갖춘 GNSS 칩과 생산 공정은 IATF16949를 준수합니다

MEMS 내장, 단일 모듈로 통합네비게이션 결과 출력, 터널과 지하주차장에서도 지속적인 위치 확인.

메시지를 남기세요 연락처

이메일 주소를 입력하세요

아니면 당신은 제출 없이 계속 다운로드

제품 설명

성능 사양

채널96 채널, UFirebird를 기반으로 합니다II
빈도

GPS L1C/A, L1C*, L5

BDS B1I, B1C*, B2a

GLONASS G1*

갈릴레오 E1, E5a

NavIC L5*

QZSS L1, L5

SBAS L1C/A

모드

단일 시스템 독립 실행형 포지셔닝

다중 시스템 조인트 포지셔닝

1차 복구시간 (TTFF)

차 가운 시작: < 26 s

뜨 거 운 시작: < 2 s

Re-acquisition : < 2 s

DGPS (RMS)

수평: 1.5 m (하늘 열)

수직: 2.5 m (하늘 열)

RTK (RMS)

수평: 1 cm + 1 ppm (하늘 열)

수직: 2 cm + 1 ppm (하늘 열)

위 치 오류의 이민 귀화 국의 1 퍼센트에 해당하는 < GNSS 신호 없이 운전 거리
속도를 정확하게(RMS)10.05 m/s (GNSS)
1PPS20 ns
민감도BDS+GPS+GLONASS+Galileo
추적-162 dBm
차 가운 시작-147 dBm
뜨 거 운 시작-157 dBm
재획득-158 dBm
데이터 업 데이트 율1 Hz / 5 Hz / 10 Hz
차등 데이터RTCM V3.X
데이터 형식NMEA 0183, 유니코어



물리적 사양

치수22.0 x 17.0 x 2.6 mm
패키지54 pin, LGA
작동 온도-40°C ~ +85 °C/105 °C
스토리지 온도-40°C ~ +85 °C/105 °C


전기 사양

전압2.7 V ~ 3.6 V DC
LNA2.7 V ~ 3.3 V, < 100 mA
전력 소비270 mW


기능 포트

2 × UART*(LVTTL)

1 × I2C*

1 × SPI*

1 × 1PPS(LVTTL)
