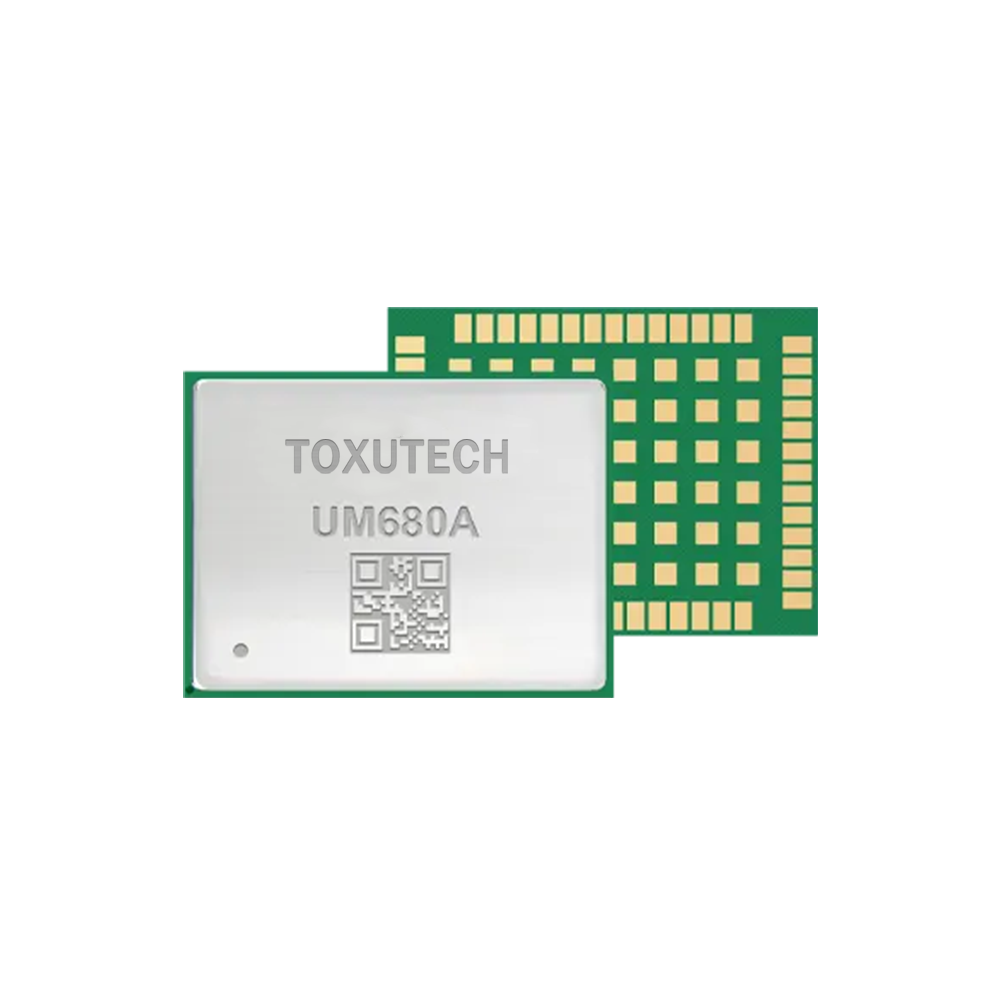

UM680A 자동차 등급 다중 gnss 이중 주파수 고정밀 RTK 포지셔닝 모듈

UM680A는 유니코어가 지능형 주행 시장을 위해 개발한 고정밀 GNSS dual-frequency navigation 모듈이다.독점적인 다중 시스템 이중 주파수 고성능 SoC-UC6580A를 기반으로 한이 모듈은 센티미터 수준의 정확도로 다중 시스템 이중 주파수 조인트 포지셔닝 또는 단일 시스템 독립형 포지셔닝을 지원합니다.

주문 정보

250개의 배수로 공급합니다

제품 특성

GPS, BDS, GLONASS 및 Galileo의 동시 작동을 지원합니다

TTFF를 줄이기 위해 A-GNSS를 지원합니다

AEC-Q100에 따라 자격을 갖춘 GNSS 칩과 생산 공정은 IATF16949를 준수합니다

복잡한 전자기 환경에서 모듈이 안정적으로 작동하도록 방지 설계

센티미터 수준의 위치 정확도 & 원시 데이터 출력

메시지를 남기세요

연락처

이메일 주소를 입력하세요

아니면 당신은 제출 없이 계속 다운로드

제품 설명

성능 사양

채널	96 채널, UFirebird를 기반으로 합니다II
빈도	GPS L1C/A, L5 BDS B1I, B1C, B2a GLONASS G1 갈릴레오 E1, E5a NavIC L5* QZSS L1, L5 SBAS L1C/A
모드	단일 시스템 독립 실행형 포지셔닝 다중 시스템 조인트 포지셔닝
1차 복구시간 (TTFF)	차 가운 시작: < 26 s 뜨 거 운 시작: < 2 s Re-acquisition : < 2 s
DGPS (RMS)	수평: 1.5 m (하늘 열) 수직: 2.5 m (하늘 열)
RTK (RMS)	수평: 1 cm + 1 ppm (하늘 열) 수직: 1 cm + 1 ppm (하늘 열)
속도를 정확하게(RMS)¹	0.05 m/s
1PPS	20 ns
민감도 (GNSS)	BDS+GPS+GLONASS+Galile 추적: -162 dBm Cold start: -147 dBm 뜨 거 운 시작：-157 dBm 재획득: -158 dBm
데이터 업 데이트 율	1 Hz / 5 Hz / 10 Hz
차등 데이터	RTCM V3.X
데이터 형식	NMEA 0183, 유니코어

물리적 사양

치수	22.0 x 17.0 x 2.6 mm
패키지	54 pin, LGA
작동 온도	-40°C ~ +85 °C/105 °C
스토리지 온도	-40°C ~ +85 °C/105 °C

전기 사양

전압	2.7 V ~ 3.6 V DC
LNA	2.7 V ~ 3.3 V, < 100 mA
전력 소비	270 mW

인터페이스

2 × UART(LVTTL)

1 × I2C*

1 × SPI*

1 × 1PPS(LVTTL)

기능적 특성

수동 안테나, 능동 안테나, AGNSS *

참고:*지 원 에드 특정 펌웨어

1 하늘 열, 지속적인 추적
