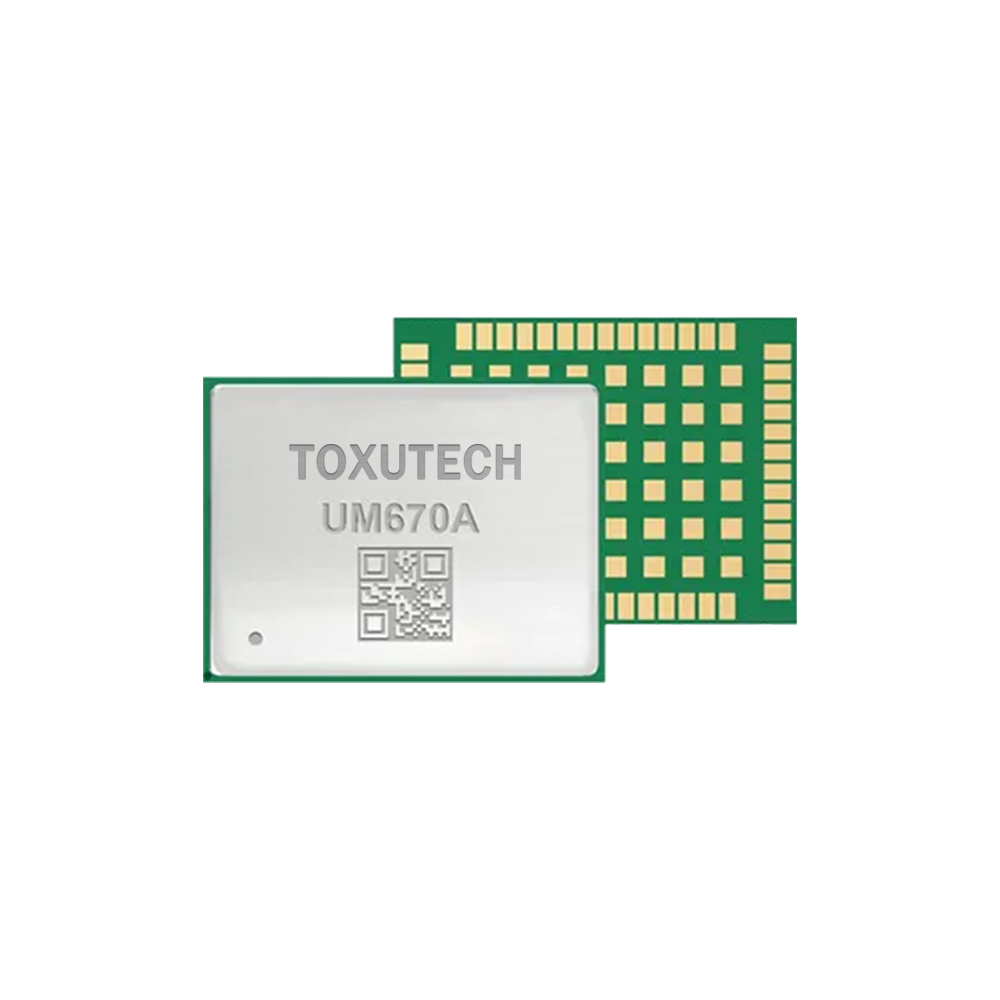

UM670A 자동차 등급의 GNSS 네비게이션 및 포지셔닝 모듈

UM670A는 유니코어가 지능형 주행 시장을 위해 개발한 GNSS dual-frequency navigation 모듈입니다.독점 멀티-시스템 이중 주파수 고성능 SoC-UC6580A를 기반으로 한이 모듈은 GPS, BDS, GLONASS*, Galileo, QZSS 및 NavIC*의 동시 작동을 지원합니다.하위 모델마다 다른 주파수 (L1+L5 또는 L1+L2)를 사용하여 단일 포인트 포지셔닝을 수행하고 원시 데이터 출력도 제공합니다.

주문 정보

250개의 배수로 공급합니다

기술 사양

GPS, BDS, GLONASS 및 Galileo의 동시 작동을 지원합니다

이중 주파수 단일 포인트 포지셔닝으로 단일 주파수 솔루션에 비해 더 높은 정확성과 신뢰성을 제공합니다

TTFF를 줄이기 위해 A-GNSS를 지원합니다

AEC-Q100에 따라 자격을 갖춘 GNSS 칩과 생산 공정은 IATF16949를 준수합니다

복잡한 전자기 환경에서 모듈이 안정적으로 작동하도록 방지 설계

raw 데이터 출력 지원

메시지를 남기세요 연락처

이메일 주소를 입력하세요

아니면 당신은 제출 없이 계속 다운로드

제품 설명

성능 사양

채널96 채널, UFirebird를 기반으로 합니다 II
빈도

UM670A-03:

BDS B1I/BIC*+B2I

GPS L1C/A + L5

갈릴레오 E1 + E5a

GLONASS G1*

QZSS L1 + L5

NavIC L5*

SBAS L1C/A

UM670A-23:

BDS B1I/BIC*+B2a

GPS L1C/A + L2C

갈릴레오 E1 + E5b

GLONASS G1*+G2*

QZSS L1 + L2

SBAS L1

VSWR≤ 2.5
입력 임 피던 스50 Ω
안테나 얻을15 dB ~ 30 dB
1차 복구시간차 가운 시작 < 26 s
(TTFF)

뜨 거 운 시작 < 2 s

재획득 < 2 s

위치 정확성

수평: 1.5 m(하늘 열)

수직: 2.5 m (하늘 열)

속도를 정확하게 (CEP95)0.05m/s(하늘 열)
1PPS 정확성 (RMS) 20 ns
민감도BDS+GPS+GLONASS+Galileo
추적-162 dBm
차 가운 시작-147 dBm
뜨 거 운 시작-157 dBm
재획득-158 dBm
데이터 업 데이트 율1 Hz / 5 Hz / 10 Hz
수정RTCM V3.X
데이터 형식

NMEA 0183, 유니코어


물리적 사양

치수22.0 x 17.0 x 2.6 mm
패키지54 pin, LGA
작동 온도-40℃ ~ + 105℃
스토리지 온도-40℃ ~ + 105℃


전기 사양

전압2.7 V ~ 3.6 V DC
LNA2.7 V ~ 3.3 V, < 100 mA
전력 소비150 mW


환경 사양

습도95% 결로 없음
진동GB/T 28046.3; ISO 16750.3
충격

GB/T 28046.3; ISO 16750.3


인터페이스

1 x UART*(LVTTL)

1 x I2C*

1 x SPI*

1 x 1PPS

RESET_N

1 × 1PPS (LVTTL)


안테나

GNSS 안테나 × 1

참고:*지 원 에드 특정 펌웨어
