제품 특성

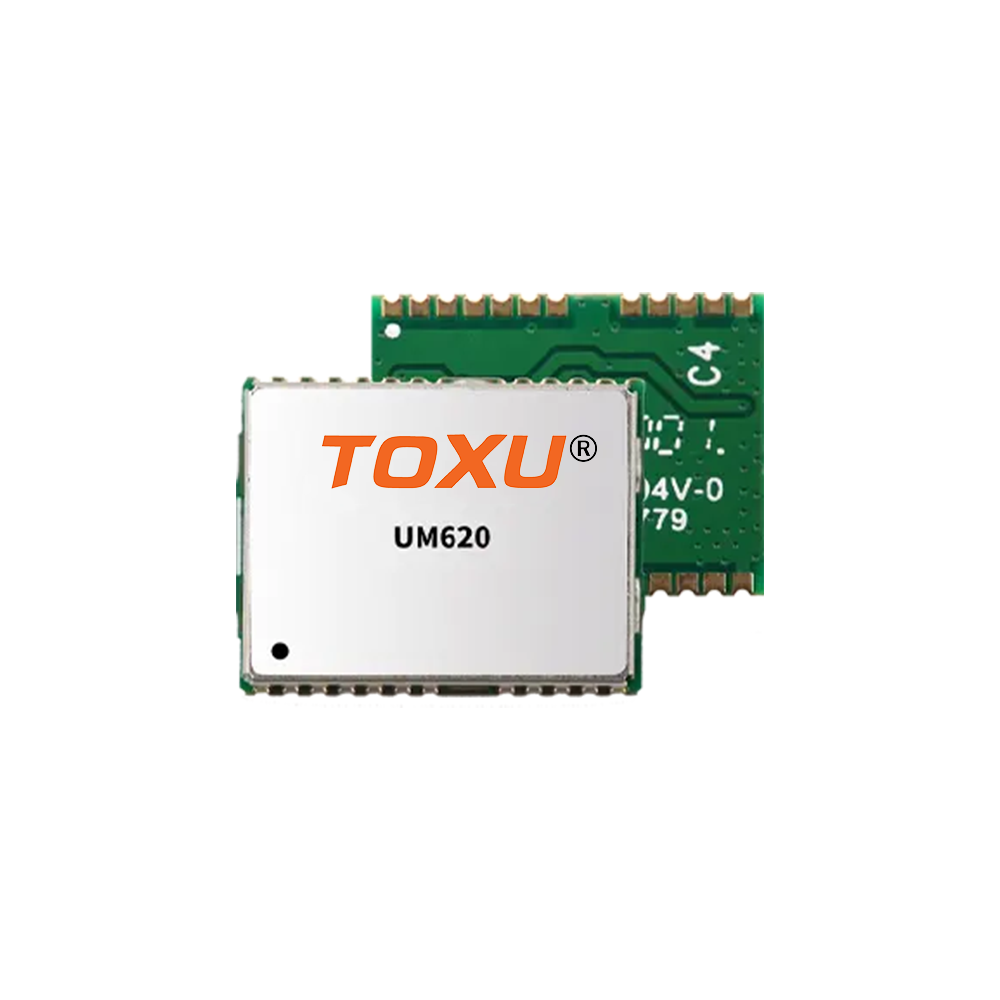

산업용 등급의 이중 주파수 탐색 및 포지셔닝 모듈
지 원 GPS L1 C/A, L5;BDS B1I, B1C*, B2a;GLONASS G1;갈 릴 레 오 E1, E5a;NavIC L5 *;QZSS와 SBAS
지 원 다중시스템 이중주파수 포지 셔 닝, 다중 시스템 단일 주파수 포지 셔 닝, 또는 독립 단일 시스템 포지 셔 닝
복잡한 전자기 환경에서 모듈이 안정적으로 작동하도록 방지 설계
저동적 애플리케이션 시나리오에 적응 가능한 알고리즘
성능 사양
| 채널 | 96 채널, UFirebird를 기반으로 합니다II |
| 빈도 | GPS L1C/A, L5 BDS B1I, B1C*, B2a GLONASS G1 갈릴레오 E1, E5a NavIC L5* QZSS L1, L5 SBAS L1C/A |
| 모드 | 단일 시스템 독립 실행형 포지셔닝 다중 시스템 조인트 포지셔닝 |
| 1차 복구시간 (TTFF)1 | 차 가운 시작: < 26 s 뜨 거 운 시작: < 2 s Re-acquisition : < 2 s |
| 위치 정확성(CEP)1 | 1.5 m (이중 주파수 쿼드 시스템, 수평) |
| 속도를 정확하게(RMS)2 | 0.05 m/s (GNSS) |
| 1PPS | 20ns |
| 민감도 | GNSS 추적 -162 dBm 차 가운 시작 -148 dBm 뜨 거 운 시작 -158 dBm 재획득 -160 dBm |
| 데이터 업 데이트 율 | 1 Hz / 5 Hz* / 10 H |
| 데이터 형식 | NMEA 0183, 유니코어 |
물리적 사양
| 치수 | 12.2 x 16.0 x 2.4 mm |
| 패키지 | 24 핀, SMD |
| 작동 온도 | -40 °C ~ +85 °C |
| 스토리지 온도 | -40 °C ~ +85 °C |
전기 사양
| 전압 | 2.7 V ~ 3.6 V DC |
| LNA | 2.7 V ~ 3.3 V, < 100 mA |
| 전력 소비3 | 150 mW |
기능 포트
2 × UART (LVTTL)
1 × I2C*
1 × SPI *
1 × 1PPS (LVTTL)
기능적 특성
패시브 안테나, 액티브 안테나
AGNSS *
참고:* 특정 펌웨어에 의해 업포트되었습니다.
1 집-하늘 열
역동적인 작동을 위해 30 m/s에서 2 68%, 열린 하늘
3 열린 하늘, 지속적인 추적
