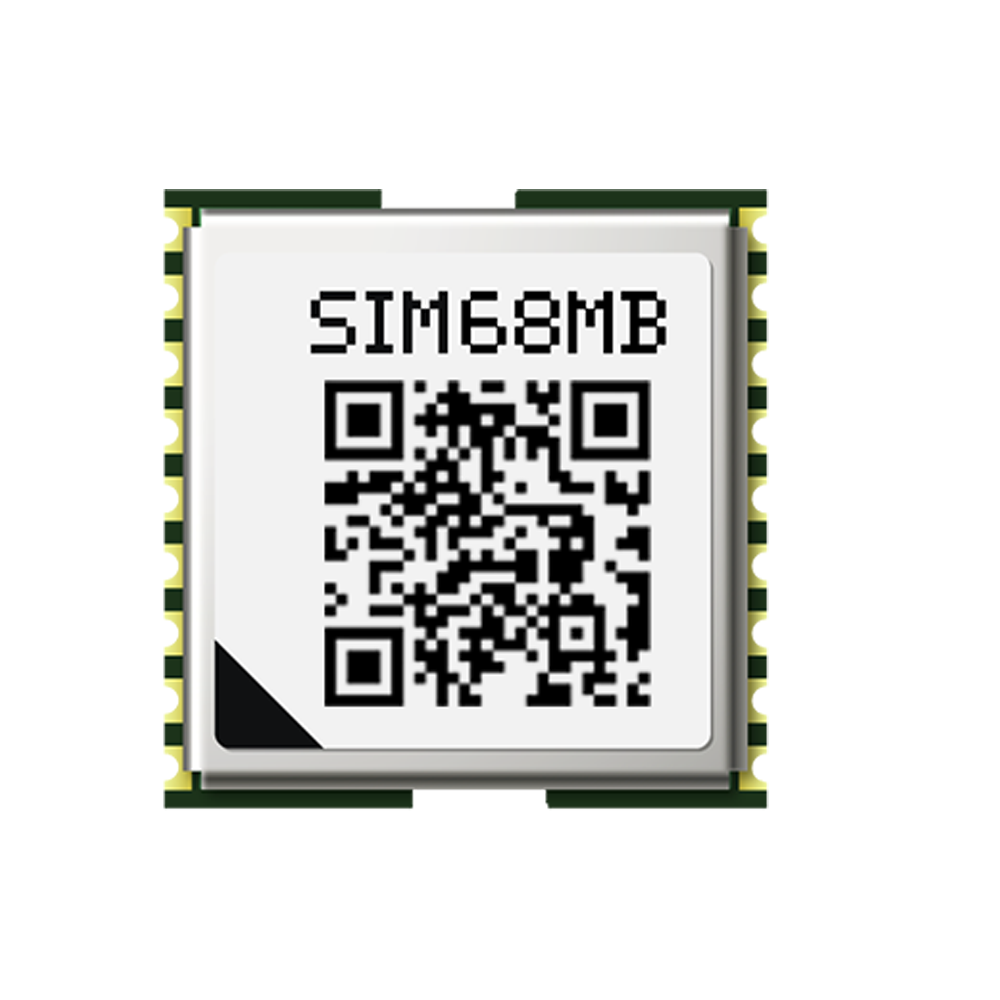

SIMCom은 고성능의 신뢰할 수 있는 GNSS 모듈인 sim68mb를 선보인다.이는 MTK의 고감도 내비게이션 엔진이 탑재된 SMT 타입의 독립형 GPS L1주파수 및 BD2 GNSS 모듈로, 고객은 더 낮은 전력 소모로 업계 최고 수준의 감도, 정확도 및 TTFF (Time-to-First-Fix)를 달성할 수 있습니다.

기계적 데이터

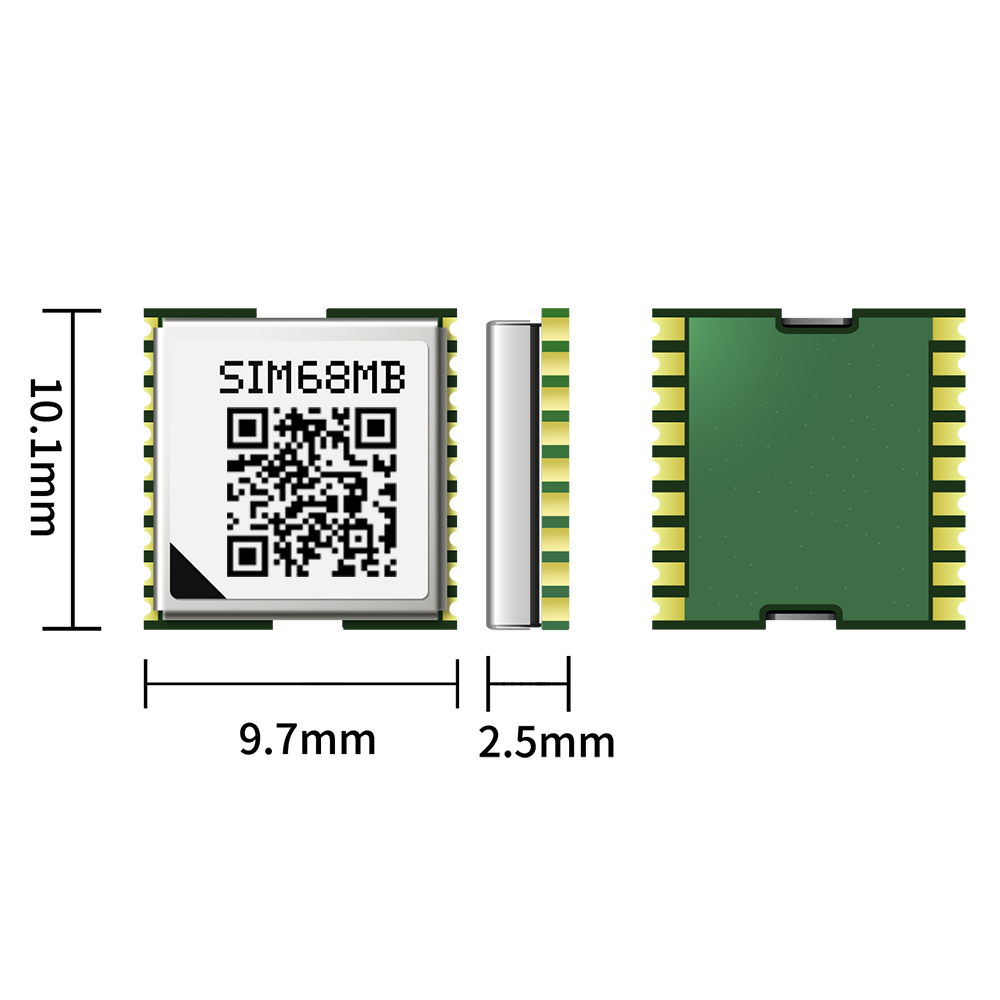

• 차원:10. 1 * 9. 7 * 2

• 무게:0.5g

기능

• GPS 지원/BD2

• EASYTM 자체 생성 궤도 예측을 지원합니다

• EPOTM 궤도 예측을 지원합니다

• 지원 SBAS 범위 (WAAS, EGNOS, GAGAN,

MSAS)

• 지원 DGPS (RTCM)

• 지원 방해 제거

• 저잡음 증폭기가 통합되었습니다

인터페이스

• 직렬 인터페이스 UART

• 디지털 I/O EINT0 입력

Pulse-per-second (PPS)

• 프로토콜 NMEA

PMTK

PSIM

제품 지원

• USB V2.0 풀 스피드 인터페이스를 갖춘 SIM68 EVB 키트

성능 데이터

• 수신기 유형

33tracking/99 acquisitionchannel GNSS 수신기

• 맥스.업데이트 속도 10Hz

• 민감도1

추적:-165 dBm

재획득:-160 dBm

냉기 시작:-148 dBm

• Time-To-First-Fix2

추위 시작:28초

따뜻한 시작:26초

뜨 거 운 시작:< 1

EPO 지원:13s (CTTFF)

• 정확성

자동위치 3:<2.5m CEP

속도 4:0.1m/s

• 작동 온도 5:-40℃~+85 ℃

전기 데이터

• 전원 공급 장치:2.8V~4.3V

• 백업 전력:2.3V~4.6V

• 전원 consumption2, 6

획득:25mA

추적:18mA

TM:340uA를 항상 위치시킵니다

백업 14uA

• 안테나 타입 액티브 및 패시브

• 안테나 전원 외부 또는 내부 VCC_RF

승인

• RoHS 도달\\CE (빨간색)

------------------

1.lab에서 시연됨

2.모든 SV @-130 dBm, gp & bd2 모드

3.50% 24 hr 정적,-130dBm, gp & bd2mode

4.50%@ 30m/s

5.-40℃~-30℃ 일 때 민감도는 다소 나빠질 것이다

6. @2.8V에 수동 안테나가 있습니다
