외부 PTP, Sync-E 및 네트워크들어 봐 과의 통합을 준비하였습니다

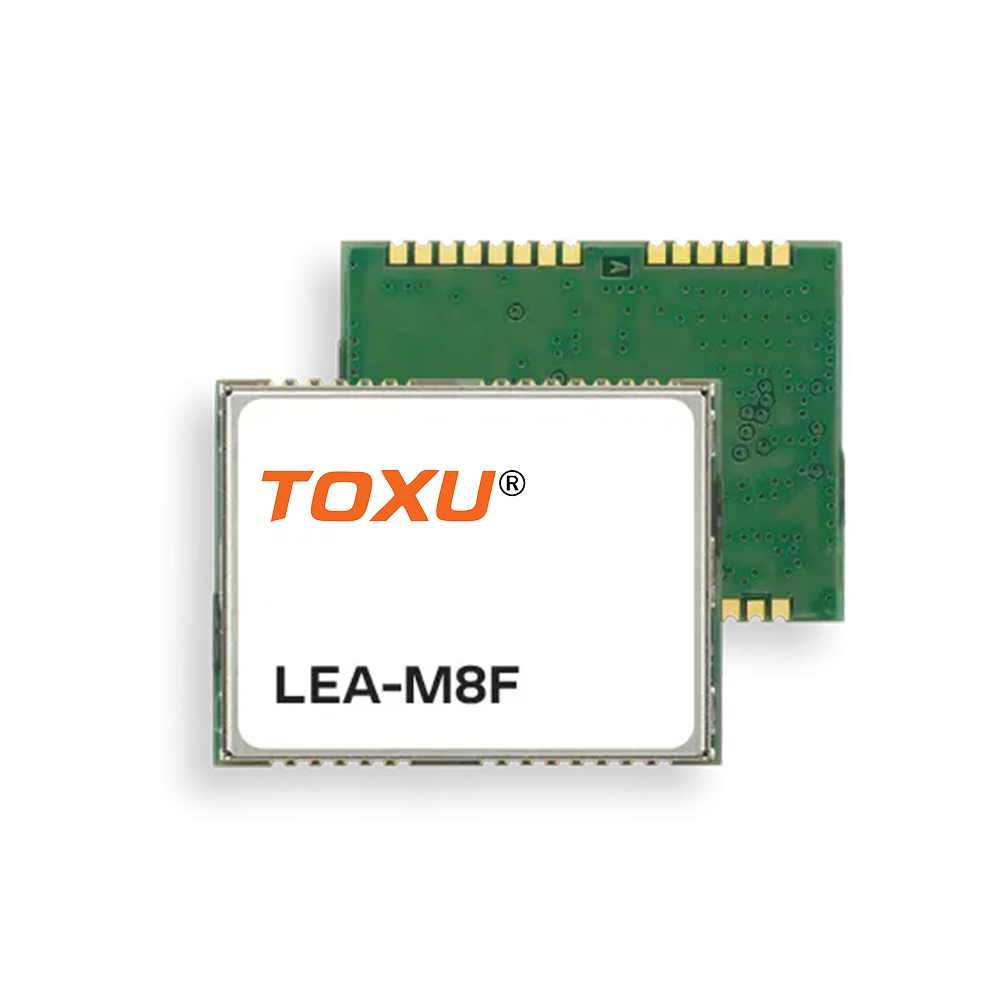

u-blox 시간 및 주파수 제품은 스몰 셀 및 Femto 무선 베이스 스테이션을 포함한 비용에 민감한 네트워크 에지 장비를 위한 멀티 gnss 동기화를 제공한다.LEA-M8F 모듈은 GNSS 기반의 완전히 자체 포함된 위상 및 주파수 참조이지만 매크로 스니프 동기 이더넷 및 패킷 타이밍을 포함한 완전한 타이밍 하위 시스템의 일부로 사용할 수도 있습니다.

LEA-M8F 모듈은 LTE 스몰셀에 대한 마스터 레퍼런스 요건을 충족하는 저잡음 30.72 MHz VCTCXO를 포함하고 있으며 전체 동작 온도 범위에서 100 ppb 자율적인 홀드오버를 제공한다.LEA-M8F 모듈은 TDLTE, LTE Advanced 및 확장 홀드오버가 필요한 기타 애플리케이션을 위한 외부 TCXO 또는 OCXO를 측정하고 제어할 수도 있다.동기화의 외부 소스는 시간 펄스 및 주파수 입력과 메시지 인터페이스를 통해 지원됩니다.이를 통해 매크로 스니프, Sync-E 또는 패킷 타이밍의 측정값을 GNSS의 측정값과 결합할 수 있습니다.

u-blox 시간 및 빈도 제품은 정상 작동 및 hold-over시 모두 위상과 주파수 불확실성을 보고하는 타이밍 무결성 알람을 포함한다.이들 제품은 아날로그 및 디지털 간섭 완화 기능을 모두 갖춘 높은 동적 범위 라디오를 특징으로 하며, 로컬 영역 기지국 설계의 필수적인 부분으로서 포함을 지원합니다.

적용 예 (Small Cell)

무선 스몰셀 애플리케이션에서 LEA-M8F는 훈련된 저위상 잡음 30.72 MHz 참조 신호를 RF 트랜시버에 직접 분배할 수 있습니다.GNSS 동기화는 기본 대역 프로세서와의 동기화 신호, 상태 및 제어 메시지의 교환에 의해 네트워크 소스와 결합됩니다.소스 선택과 홀드오버는 LEA-M8F 또는 베이스 밴드 애플리케이션으로 제어될 수 있다.
