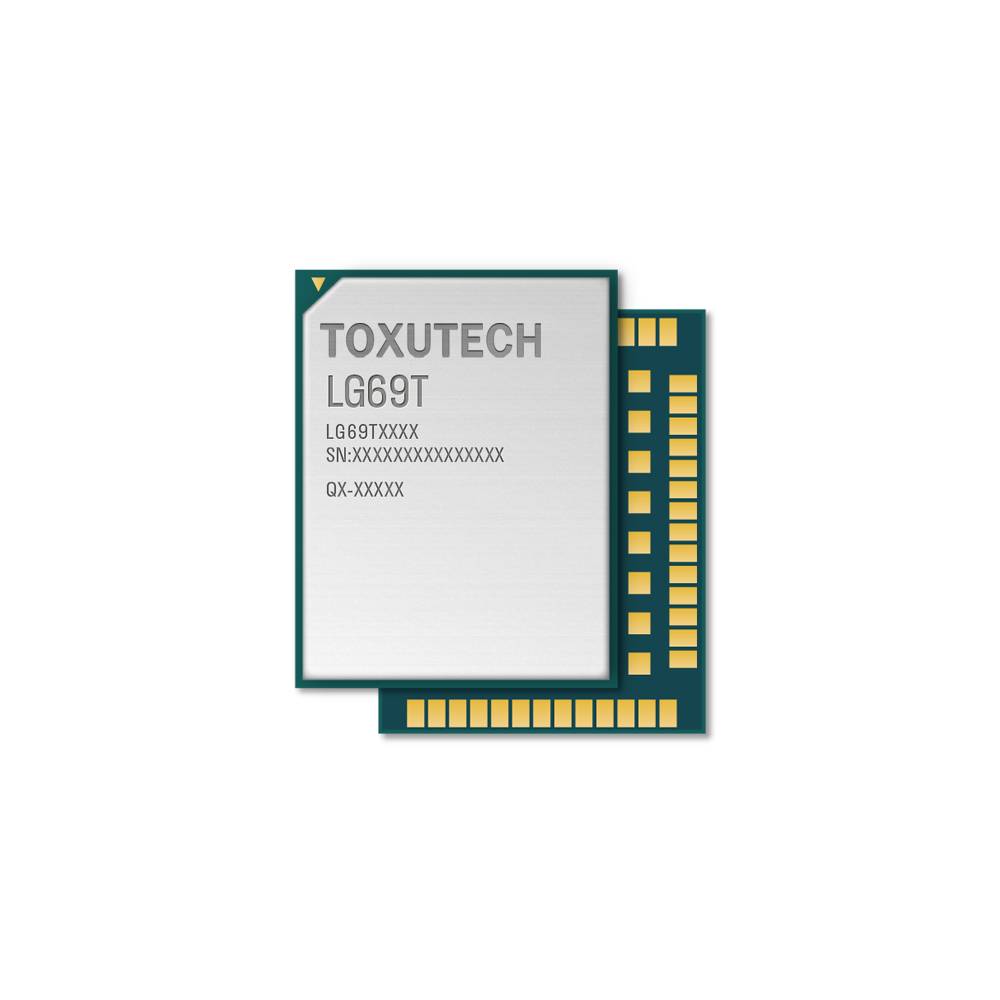

고정밀 GNSS 모듈

22.0mm × 17.0mm × 3.3mm

GPS, GLONASS, Galileo, BDS, QZSS 등이 있다

주요 특징

QZSS (선택) 뿐만 아니라 최대 4개의 별자리 (GPS, GLONASS (선택), Galileo 및 BDS) 동시 수신 가능

RTK (옵션)는 빠른 컨버전스 시간과 뛰어난 성능으로 센티미터 수준의 정확도를 제공합니다

외부 co-processor 가 필요 없음 (선택 사항)

최대 10 Hz GNSS 원시 데이터 출력 (옵션)

감도 향상을 위한 통합 LNA (옵션)

DR 알고리즘 (선택 사항)

매스 마켓 어플리케이션에 적합한 컴팩트한 사이즈와 가벼운 무게입니다

IATF 16949:2016 표준을 기반으로 한 품질경영시스템에 따라 설계 및 제작되었습니다

개요

Quectel LG69T 시리즈는 80개의 추적 채널과 4개의 빠른 획득 채널을 갖춘 5세대 STMicroelectronics® 포지셔닝 수신기 플랫폼을 특징으로 합니다.듀얼 밴드 (L1 + L5 또는 L1 + L2) 변종은 QZSS 뿐만 아니라 최대 4개의 동시 전역 별자리 (GPS, GLONASS, Galileo 및 BDS)를 지원하며 선택적으로 RTK 및 Dead Reckoning 기술을 통합하여 다양한 애플리케이션에서 최고의 성능을 제공합니다.

LG69T (AA)는 통합 IMU를 포함하고 외부 위치 엔진과 함께 사용할 IMU 원시 데이터뿐만 아니라 GNSS 원시 데이터를 제공합니다.LG69T (AB)는 기능 안전 자율주행 어플리케이션을 위해 외장 위치 조정 엔진 및 외장 IMU와 함께 사용되는 ASIL-B GNSS 원시 데이터 모듈이다.내부 IMU와 융합 엔진을 통합한 LG69T (AF)는 PVT (DR) 출력과 높은 업데이트 속도 IMU 원시 데이터를 제공합니다.

L1 + L2 밴드를 지원하는 LG69T (AI)와 L1 + L5 밴드를 지원하는 LG69T (AJ, AR)는 확장 온도 GNSS 원시 데이터 모듈입니다.LG69T (AJ)는 또한 IMU를 통합하고 외부 위치 지정 엔진과 함께 사용하기에 적합한 IMU 원시 데이터를 제공합니다.

LG69T (AM)는 IMU를 배제하고 센티미터 수준의 정밀도를 낼 수 있는 스탠드 alone RTK 로버로 적합하다.LG69T (AP)는 자동차 등급의 IMU 가 내장되어 있는 반면 LG69T (AQ)는 산업 등급의 내부 IMU 가 내장되어 있으며, 둘다 DR + RTK 센티미터 수준의 성능을 제공한다.LG69T (AS)는 스탠드얼론 또는 네트워크 RTK 기지국으로 적합하며 라디오 또는 셀룰러 링크에서 사용할 수 있도록 RTCM 출력을 제공합니다.

최대 10 Hz의 내비게이션 속도로 LG69T 시리즈는 배달 로봇, 정밀 농업, 광업 및 해양, 자동차 텔레매틱스 및 ADAS 및 DMS와 같은 애플리케이션에 적합합니다.
