POT GNSS 모듈

18.4mm x 18.4mm x 6.45 mm

7.6g

LCC 패키지

99개의 획득 채널과 33개의 추적 채널

-40°C~+85°C의 작동 온도

GPS, GLONASS, Galileo 그리고 QZSS

주요 특징

내장형 패치 안테나

트래킹 모드에서 초저전력 소모 (26mA)

자동 안테나 전환 기능

단락 보호 및 안테나 감지 기능을 지원합니다

내장 된 LNA

지원 쉽

지원 항상 찾

소재를 지원하는

SBAS (WAAS/EGNOS/MSAS/GAGAN)를 지원합니다

고감도:추적 중-167dBm, 획득 중-149dBm

풍선 모드는 최대 80km의 고도를 가능하게 합니다

재밍 방지를 위한 멀티톤 활성 간섭 취소기

PPS 대 NMEA는 시간 서비스에 사용할 수 있습니다

Quectel에서 개발한 SDK 명령을 지원합니다

개요

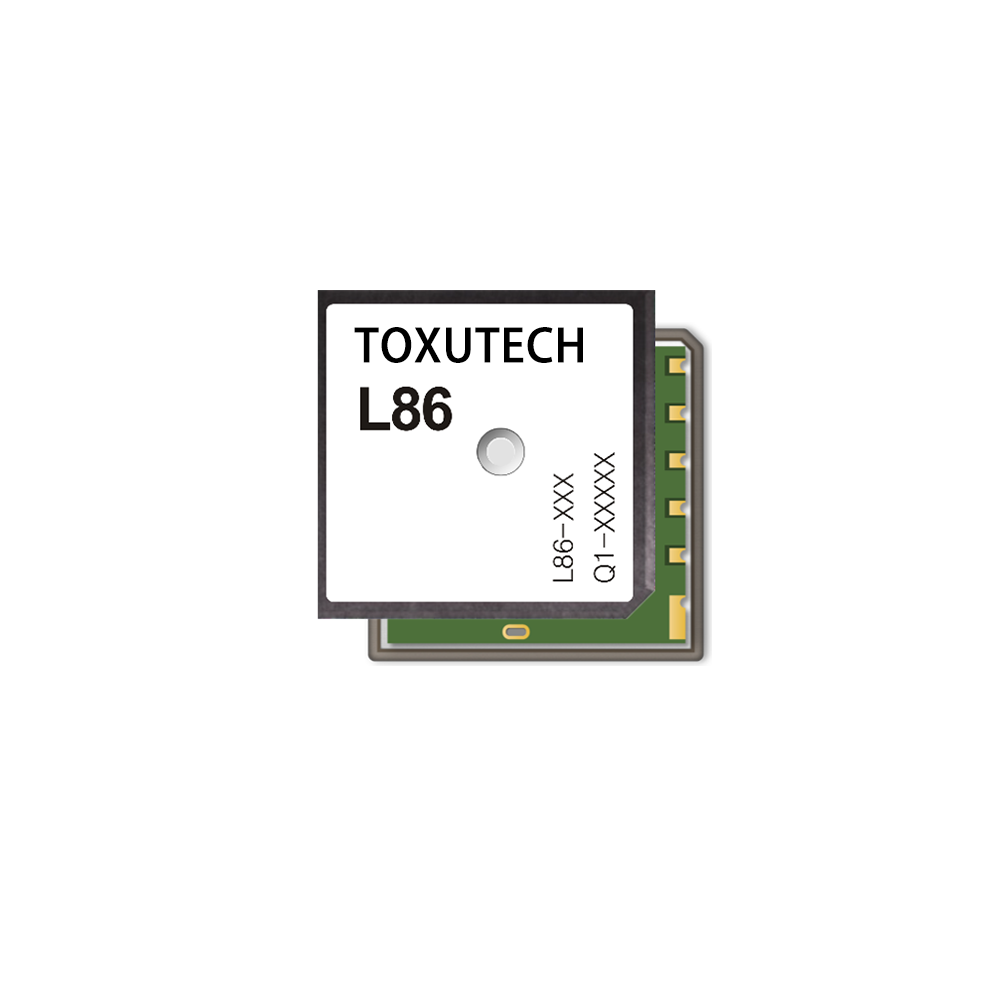

L86은 99개의 획득 채널과 33개의 추적 채널을 갖춘 POT (patch antenna on top) GNSS 모듈입니다.GPS에서 GNSS로 마이그레이션하기 위한 유연하고 확장 가능한 플랫폼을 제공하기 위해 Quectel의 GPS L80 모듈과 호환되도록 설계되었습니다.LCC 패키지, 통합 패치 안테나 및 신세대 MediaTek MT3333 GNSS 칩셋을 갖춘 L86은 획득 및 추적 모두에서 뛰어난 성능을 갖추고 있으며, 공간 절약형 설계로 소형 장치에 이상적인 모듈을 제공합니다.L86은 EASY (자체 생성 궤도 예측을 위한 임베디드 어시스트 시스템)와 LOCUS (내부 로거) 및 AlwaysLocate를 결합하여 낮은 전력 소모로 뛰어난 정확도를 구현합니다.

EASY는 모듈이 램에 저장된 최대 3일간의 ephemeris 데이터를 사용하여 자동으로 궤도를 계산하고 예측할 수 있기 때문에 신호 레벨이 낮아도 빠르고 낮은 전력 소모로 위치를 수정할 수 있습니다.LOCUS를 사용하면 모듈이 기본 15초 간격으로 내부 플래시 메모리에 위치 정보를 로깅할 수 있으며, 일반적으로 추가 비용 없이 16시간 이상의 로그 용량을 제공합니다.AlwaysLocate는 환경 및 모션 조건에 따라 L86이 on/off 시간을 적응적으로 조정하여 포지셔닝 정확도와 전력 소비 사이의 균형을 달성할 수 있도록 한다.L86은 또한 자동 안테나 스위칭을 지원하며, 위치를 유지하면서 내부 패치 안테나와 외부 액티브 안테나 사이를 전환한다.

L86의 초소형 설계, 저비용 및 저전력 요구는 탁월한 정밀도 및 고감도와 결합하여 휴대용 장치, 자동차, 개인 추적, 보안 및 산업용 pda와 같은 광범위한 IoT 애플리케이션에 적합하다.이 모듈은 GPS 마우스 수신기 및 온보드 진단과 같은 특수 응용 분야에 특히 적합합니다.
