GNSS 모 듈

14.0mm × 9.6mm × 2.0mm이다

0.6g

GPS, GLONASS, BeiDou, Galileo (RLM 지원) 및 QZSS

-40°C~+85°C의 작동 온도

주요 특징

전방향 및 광대역 안테나가 내장되어 있습니다

지 원은 최대 3의 동시 리셉션 GNSS 시스템 (GPS + GLONASS + 갈릴레오)

트래킹 모드에서 초저전력 소모 (20mA)

내장 된 LNA

쉽지 원

지 원 AlwaysLocate

지 원 소재

지 원 SBAS (WAAS/이었/MSAS/게이 건)

고감도:추적 중-165dBm, 획득 중-148dBm

더 나은 소음 제거를 위한 듀얼 톱 필터입니다

풍선 모드는 최대 80km의 고도를 가능하게 합니다

뛰어난 방해방지 성능을 위한 멀티톤 액티브 간섭 취소기

PPS 대 NMEA는 시간 서비스에 사용할 수 있습니다

지 원 SDK 명령에 의해 개발 된 Quectel

개요

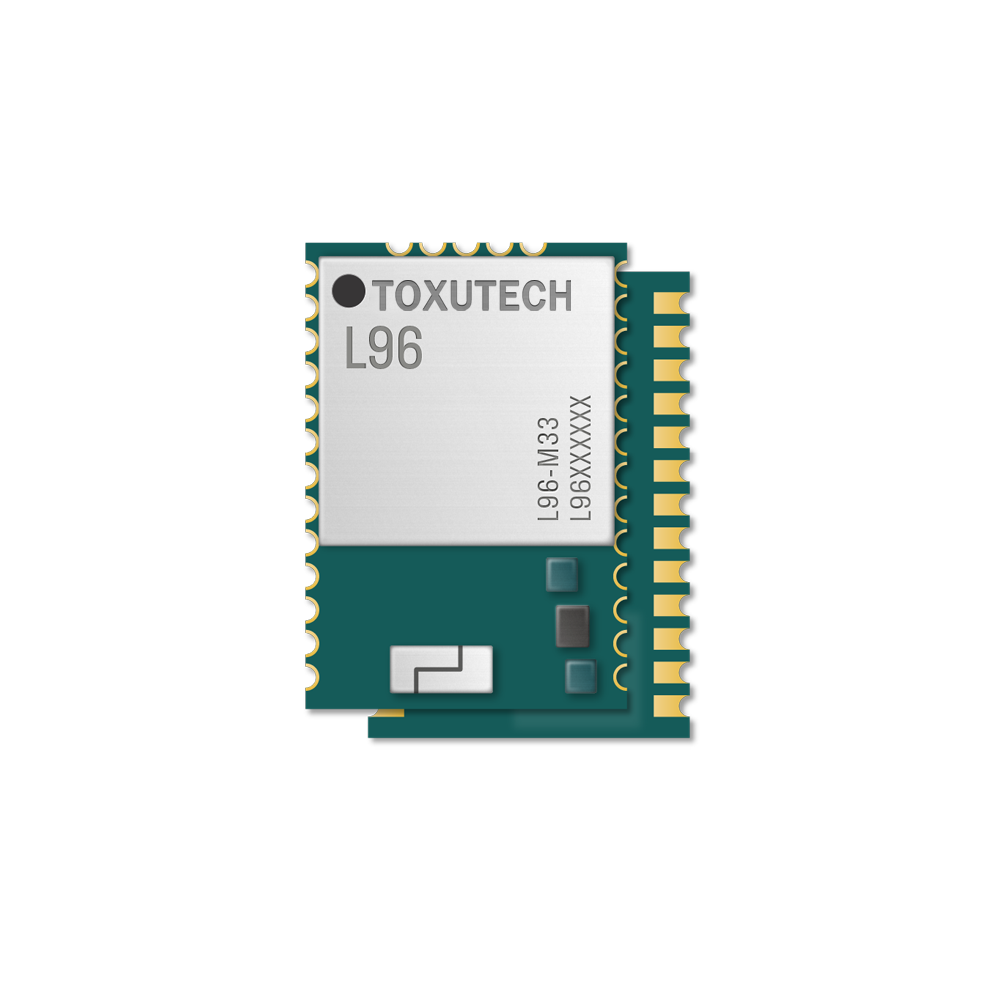

L96은 내장 칩 안테나와 외부 안테나 인터페이스를 갖춘 14.0mm × 9.6mm × 2.0mm 크기의 GNSS 모듈이다.33 개의 추적 채 널, 99 획득 채 널과 210 PRN 채 널, 모 듈이 동시를 지원하는 리셉션이 3 GNSS 시스템 (GPS + GLONASS + 갈릴레오), 허용 time-to-first-fix GPS-only 시스템과 비교 했을 때,를 줄이고 정확 한 탐색 같은 설정을 도시 협곡이다.L96은 EASY (자체 생성 궤도 예측을 위한 임베디드 어시스트 시스템)와 LOCUS (내부 로거) 및 AlwaysLocate를 결합하여 낮은 전력 소모로 뛰어난 정확도를 구현합니다.

EASY를 사용하면 L96은 램에 저장된 최대 3일간의 ephemeris 데이터를 사용하여 자동으로 궤도를 계산하고 예측할 수 있으므로 신호 레벨이 낮아진 경우에도 빠르고 낮은 전력 소모로 위치를 수정할 수 있습니다.LOCUS를 사용하면 모듈이 기본 15초 간격으로 내부 플래시 메모리에 위치 정보를 기록할 수 있으며, 일반적으로 추가 비용 없이 16시간 이상의 로그 용량을 제공합니다.AlwaysLocate는 환경 및 모션 조건에 따라 L96이 on/off 시간을 적응적으로 조정하여 포지셔닝 정확도와 전력 소비 사이의 균형을 달성할 수 있도록 한다.내장 LNA는 추가적으로 약한 신호 영역에서 모듈에 더 나은 성능을 제공합니다.

L96의 초소형 디자인, 극도로 낮은 전력 소비 및 우수한 성능의 조합은 전력에 민감한 애플리케이션, 특히 휴대용 기기에 이상적이며, 다양한 소비자 및 산업 애플리케이션에 적합합니다.
